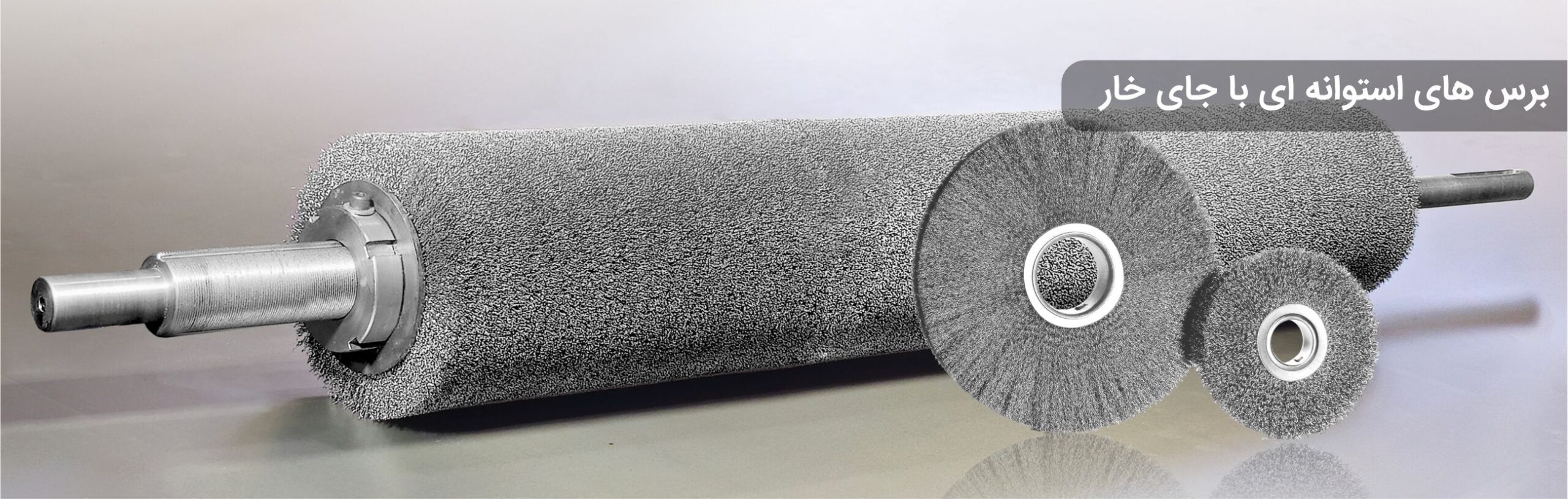

برسهای استوانهای با جای خار
ﺑﺮسﻫﺎی ﺧﺎردار اﻓﺸﺎن

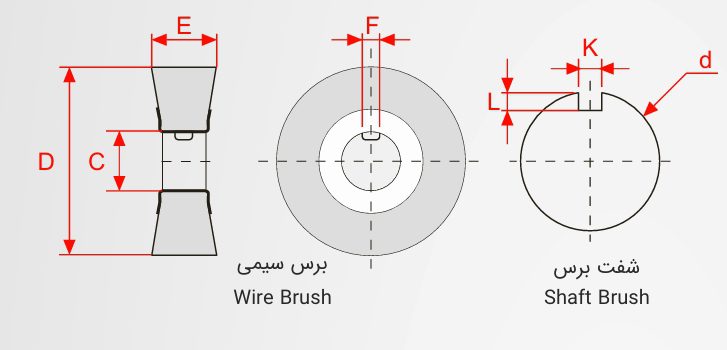

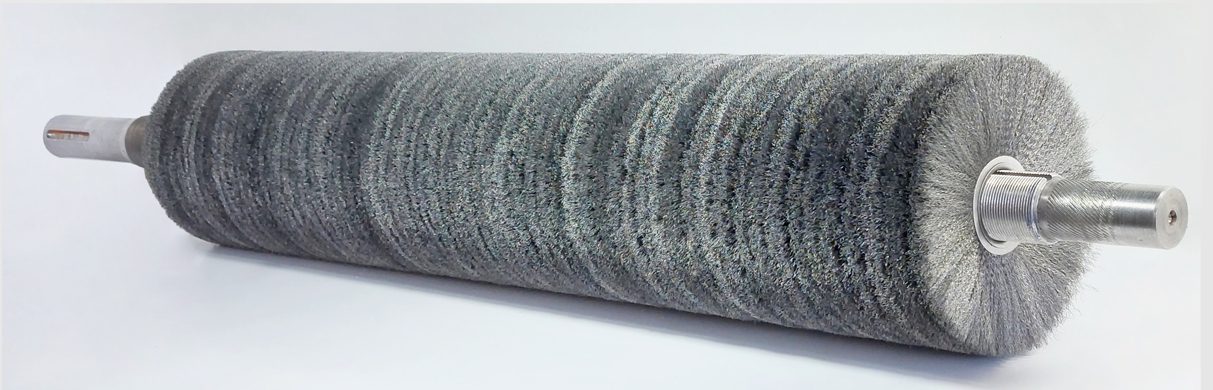

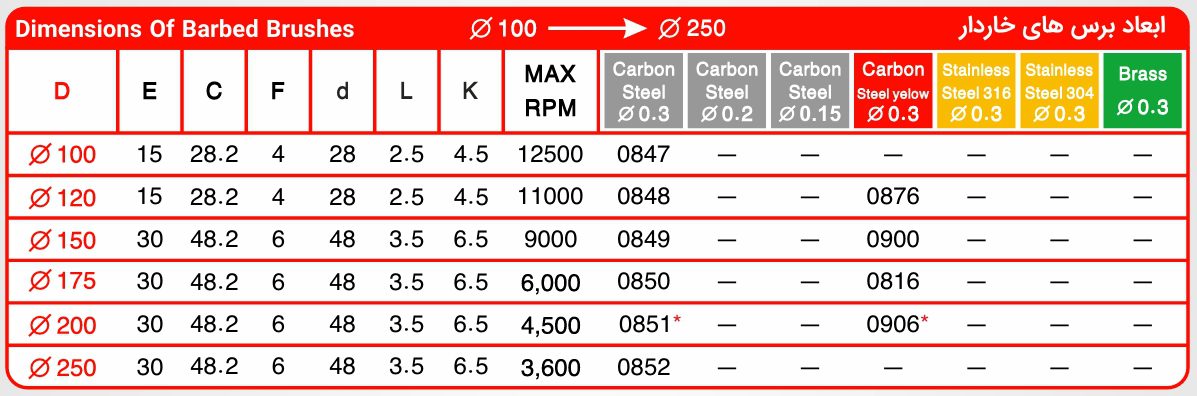

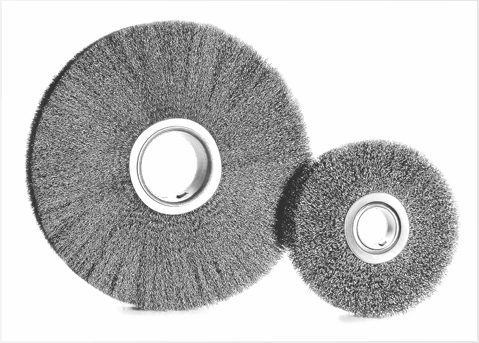

برسهای خاردار افشان در قطرهای مختلف از ۱۰۰ تا ۲۵۰ میلیمتر تولید میشوند. این برسها از چند لایه مجزا تشکیل شدهاند که در مرکز هر لایه، خار مخصوصی طراحی شده تا از چرخش لایهها در هنگام براشینگ جلوگیری کند.
در بخش شفت، با ایجاد جای خار یا حفره مخصوص، برسها بهصورت ایمن در جای خود قرار میگیرند. تراکم سیم، قطر سیم، و قطر کلی برس بنا به درخواست مشتری قابل تغییر است.
از مزایای اصلی این نوع برس میتوان به موارد زیر اشاره کرد:
قیمت مناسب و مقرونبهصرفهتر نسبت به سایر مدلها.
امکان نصب تعداد دلخواهی از لایههای برس بر روی شفت، بهویژه برای شفتهای بلند.
انتخاب شفت برای برسهای استوانهای با جای خار
نکته مهم:
قطر شفت باید مطابق با ابعاد درجشده در جدول فنی انتخاب شود، زیرا تولید با قطرهای خارج از محدودهی مشخص امکانپذیر نیست.
برای مشاهدهی جزئیات فنی مربوط به انتخاب و سفارش شفت، لطفاً به صفحات ۶۴ و ۶۹ مراجعه نمایید.
در صورت نیاز به تولید در ابعاد خاص، میتوانید با شرکت تماس بگیرید.

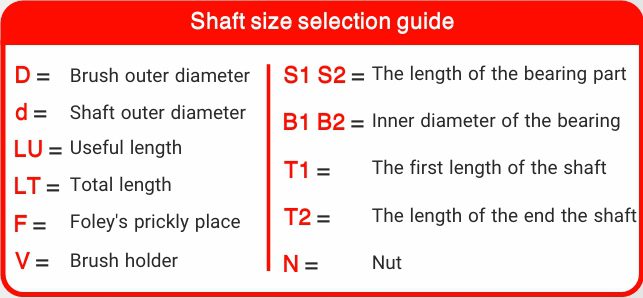

انتخاب شفت برای برسهای خاردار افشان

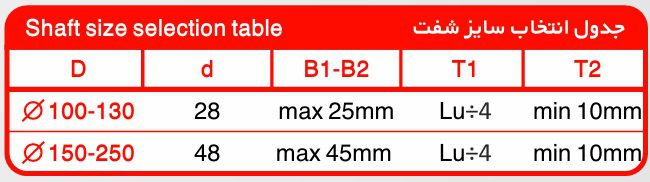

در مجموعهی جهانبرس، دو سایز اصلی شفت برای برسهای استوانهای (خاردار افشان) در نظر گرفته شده است:
شفت با قطر ۲۸ میلیمتر: مناسب برای برسهایی با قطر بیرونی ۱۰ تا ۱۳ سانتیمتر.
شفت با قطر ۴۸ میلیمتر: مناسب برای برسهایی با قطر بیرونی ۱۵ تا ۲۵ سانتیمتر.

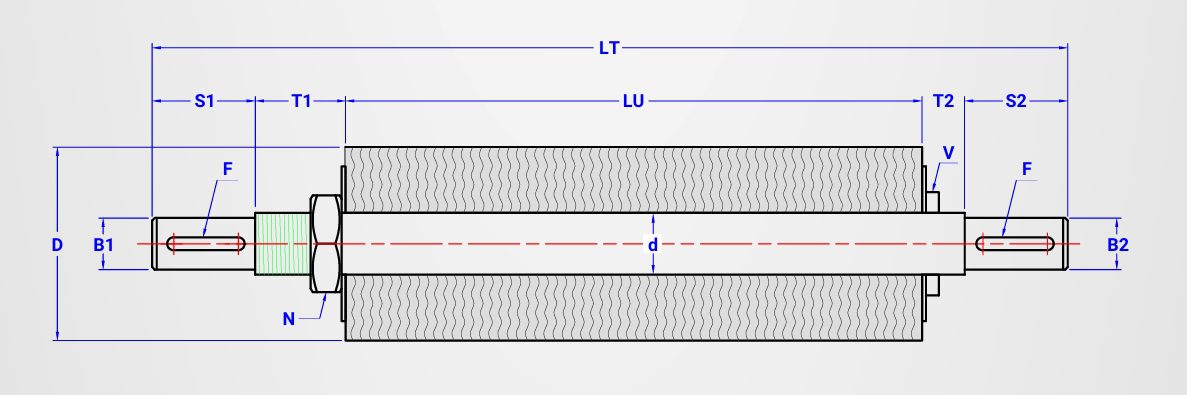

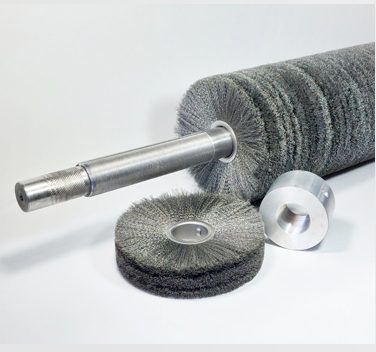

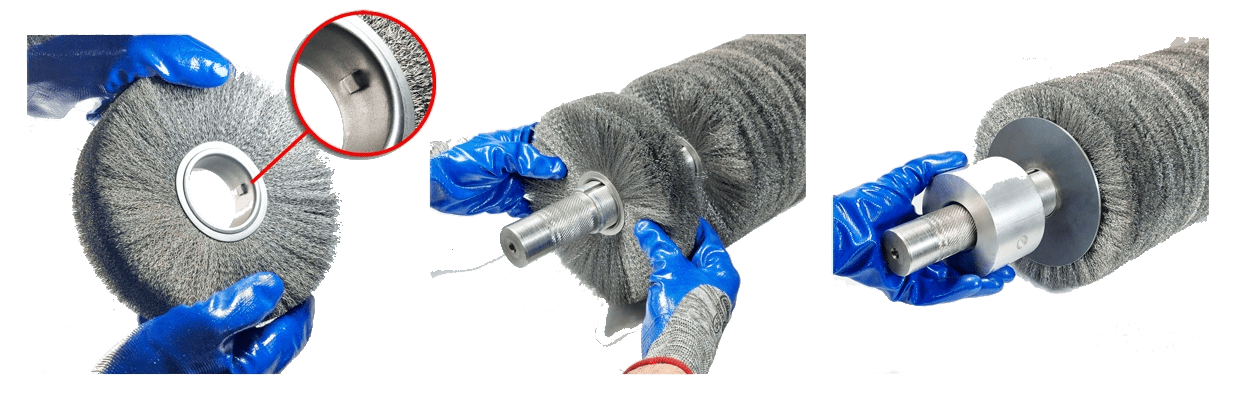

هر مجموعه برس خاردار افشان از سه بخش اصلی تشکیل میشود:

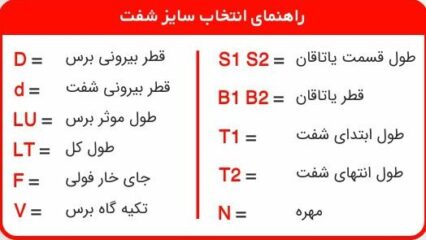

- شفت: انتخاب بر اساس ابعاد درجشده در جدول فنی، شامل مشخصاتی چون جای خار فولی، قطر داخلی بلبرینگ یاتاقان و گام دندهی سر شفت جهت تثبیت برسها.
- مهره: وظیفهی نگهداری و محکمکردن برسها بر روی شفت را بر عهده دارد.
- برس: مطابق قطر شفت و مشخصات موردنیاز مشتری تولید میشود.
توجه:
هرگز برای تعویض برسهای فرسوده اقدام به باز کردن مهرهها نکنید، زیرا این کار بسیار خطرناک است و ممکن است باعث پرتاب مهره با شدت زیاد شود.
تعویض و نصب مجدد برسها نیازمند ابزار مخصوص و دستگاههای بالانس و آرایش سیم حرفهای است.
بنابراین توصیه میشود برای این فرایند، برسها را به شرکت ارسال کنید تا با تجهیزات تخصصی مونتاژ و بالانس شوند.
همچنین برای انتخاب نوع برس متناسب با قطر شفت، به کاتالوگ مراجعه کرده یا با شرکت تماس حاصل نمایید. با توجه به قطر بیرونی برس و طول مؤثر میتوانید ابعاد نهایی شفت را بر اساس جدول مربوطه محاسبه کرده و فرم سفارش را در تکمیل و ارسال نمایید.
